SWP-F型大伸縮單型萬向聯軸器

產品分類：

產品簡介： -SWP-F型大伸縮單型萬向聯軸器特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及......

訂購熱線： 15128789423

產品詳情

-SWP-F型大伸縮單型萬向聯軸器
特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
    A型--有伸縮長型；
    B型--有伸縮短型；
    C型--無伸縮短型；
    D型--無伸縮長型；
    E型--有伸縮雙法蘭長型；
    F型--大伸縮長型；
    ZG型--正裝貫通型
    FG型--反裝貫通型

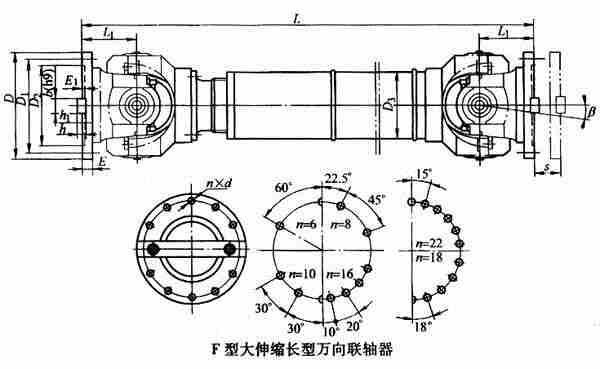

SWP F型大伸縮單型萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005)　mm

型號	回轉直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	尺寸			轉動慣量 kg.m²		質量 kg
型號	回轉直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	L_min	D₃	L1	L_min	每增長 100 mm	L_min	每增長 100 mm
SWP160F	160	16	8	≤10	150	770	114	85	0.14	0.0059	51	2.1
SWP180F	180	20	10	≤10	170	830	121	95	0.23	0.0072	64	2.3
SWP200F	200	31.5	16	≤10	190	950	127	110	0.40	0.0114	88	3.4
SWP225F	225	40	20	≤10	210	1070	152	130	0.66	0.0290	120	6.6
SWP250F	250	63	31.5	≤10	220	1110	168	135	1.06	0.0407	158	7.3
SWP285F	285	90	45	≤10	240	1270	194	150	2.24	0.0702	255	9.4
SWP315F	315	140	63	≤10	270	1410	219	170	3.99	0.1144	344	12.0
SWP350F	350	180	90	≤10	290	1540	245	185	6.90	0.1663	460	13.6
SWP390F	390	250	112	≤10	315	1680	273	205	11.90	0.2695	600	18.0
SWP435F	435	355	160	≤10	335	1880	299	235	22.41	0.3645	985	20.0
SWP480F	480	450	224	≤10	350	2080	351	265	39.09	0.7028	1365	28.0
SWP550F	550	710	315	≤10	360	2230	402	290	62.12	1.1842	1785	35.7
SWP600F	600	1000	500	≤10	370	2800	450	360	100.48	1.7159	2403	40.5
SWP640F	640	1250	630	≤10	380	2920	480	385	168.28	2.3080	3207	48.3
