SWP-E型有伸縮雙法蘭長型萬向聯軸器

產品分類：

產品簡介： - SWP-E型有伸縮雙法蘭長型萬向聯軸器特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油......

訂購熱線： 15128789423

產品詳情

-SWP-E型有伸縮雙法蘭長型萬向聯軸器
特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
    A型--有伸縮長型；
    B型--有伸縮短型；
    C型--無伸縮短型；
    D型--無伸縮長型；
    E型--有伸縮雙法蘭長型；
    F型--大伸縮長型；
    ZG型--正裝貫通型
    FG型--反裝貫通型

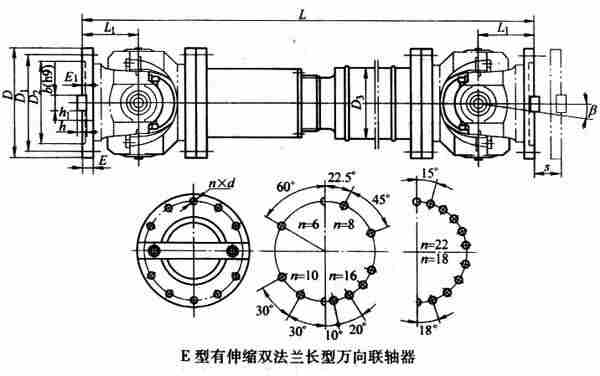

E型十字軸萬向聯軸器基本參數和主要尺寸（JB/T 3241-2005)　　mm

型號	回轉直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	尺寸			轉動貫量 kg.m²		質量 kg
型號	回轉直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	L_min	D₃	L1	L_min	每增長 100mm	L_min	每增長 100mm
SWP160E	160	16	8	≤10	50	715	114	85	0.15	0.0059	49	2.1
SWP180E	180	20	10	≤10	60	800	121	95	0.25	0.0072	69	2.3
SWP200E	200	31.5	16	≤10	70	880	127	110	0.42	0.0114	81	3.4
SWP225E	225	40	20	≤10	76	1000	152	130	0.75	0.0290	108	6.6
SWP250E	250	63	31.5	≤10	80	1055	168	135	1.26	0.0427	179	7.3
SWP285E	285	90	45	≤10	100	1210	194	150	2.67	0.0702	285	9.4
SWP315E	315	140	63	≤10	110	1345	219	170	4.38	0.1144	375	12.0
SWP350E	350	180	90	≤10	120	1480	245	185	7.42	0.1663	488	13.0
SWP380E	390	250	112	≤10	120	1623	273	205	13.27	0.2695	662	18.0
SWP435E	435	355	160	≤10	150	1960	299	235	24.62	0.3645	1107	20.0
SWP480E	480	450	224	≤10	170	2122	351	265	42.81	0.7028	1302	28.0
SWP550E	550	710	315	≤10	190	2338	402	290	68.81	1.1842	2140	35.7
SWP600E	600	1000	500	≤10	210	2930	450	360	110.60	1.7159	2703	40.5
SWP640E	640	1250	630	≤10	230	3170	480	385	177.77	2.3080	3719	48.3
