SWP-A型有伸縮長型萬向聯軸器

產品分類：

產品簡介： SWP-A型有伸縮長型萬向聯軸器特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及......

訂購熱線： 15128789423

產品詳情

SWP-A型有伸縮長型萬向聯軸器

特點及應用場合：軸承是易損件．為便于換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
    A型--有伸縮長型；
    B型--有伸縮短型；
    C型--無伸縮短型；
    D型--無伸縮長型；
    E型--有伸縮雙法蘭長型；
    F型--大伸縮長型；
    ZG型--正裝貫通型
    FG型--反裝貫通型

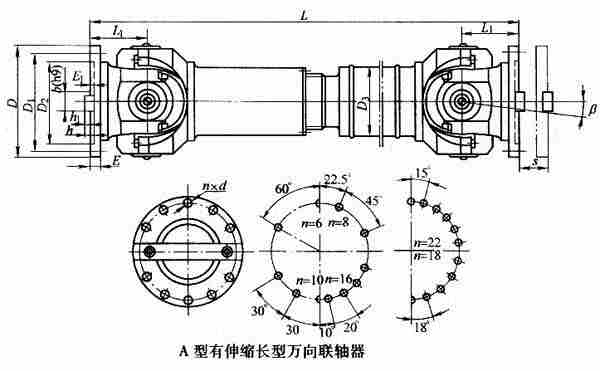

A型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005)　　mm

型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量	尺寸			轉動慣量kg.m²		質量 kg
型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	S	L_min	D₃	L1	L_min	每增長 100 mm	L_min	每增長 100 mm
SWP160A	160	16	8	≤25	50	660	114	85	0.13	0.0059	47	2.1
SWP180A	180	20	10	≤15	60	752	121	95	0.22	0.0072	60	2.3
SWP200A	200	31.5	16	≤15	70	823	127	110	0.37	0.0114	81	3.4
SWP22	225	40	20	≤15	76	933	152	130	0.63	0.0290	109	6.6
SWP250A	250	63	31.5	≤15	80	978	168	135	1.02	0.0407	147	7.3
SWP28	285	90	45	≤15	100	1133	194	150	2.17	0.0702	241	9.4
SWP31	315	140	63	≤15	110	1250	219	170	3.86	0.1144	322	12.0
SWP350A	350	180	90	≤15	120	1380	245	185	6.66	0.1663	428	13.6
SWP390A	390	250	112	≤15	120	1495	273	205	11.53	0.2695	566	18.0
SWP43	435	355	160	≤15	150	1710	299	235	21.81	0.3645	932	20.0
SWP480A	480	450	224	≤15	170	1910	351	265	38.04	0.7028	1294	28.0
SWP550A	550	710	315	≤15	190	2135	402	290	61.28	1.1842	1744	35.7
SWP600A	600	1000	500	≤15	210	2580	450	360	98.63	1.7159	2330	40.5
SWP640A	640	1250	630	≤15	230	2685	480	385	167.67	2.3.8.	3153	48.3
